Vi lager delene.
Dere bygger bryggen.
Flyteelementer i betong, trebrygger, moringer og tilbehør — produsert i Langesund for bryggeleverandører og entreprenører.
Fra fabrikk
Støpt, kappet og
klart for montering.
Vi leverer flyteelementer, trebrygger, moringer, landgang og skilt. Dere setter delene sammen i den formen og lengden prosjektet krever.
Betong rundt EPS.
EPS-kjernen omsluttes av et 5 cm skall i fiberarmert betong.
Samme element, flere former.
Boltfester på alle sider gjør at standardelementene kan kobles i I-, L- eller T-form.
Laget i Langesund.
Støping og produksjon skjer ved fabrikken vår i Stathelleveien 145.
Klart ansvarsområde.
Vi produserer og leverer delene. Bryggeleverandøren eller entreprenøren står for montering på stedet.
Delene
Det som trengs
mellom land og båt.
Flyteelementer og trebrygger kobles til rette brygger, vinkler og T-former. Moring og tilbehør tilpasses anlegget.

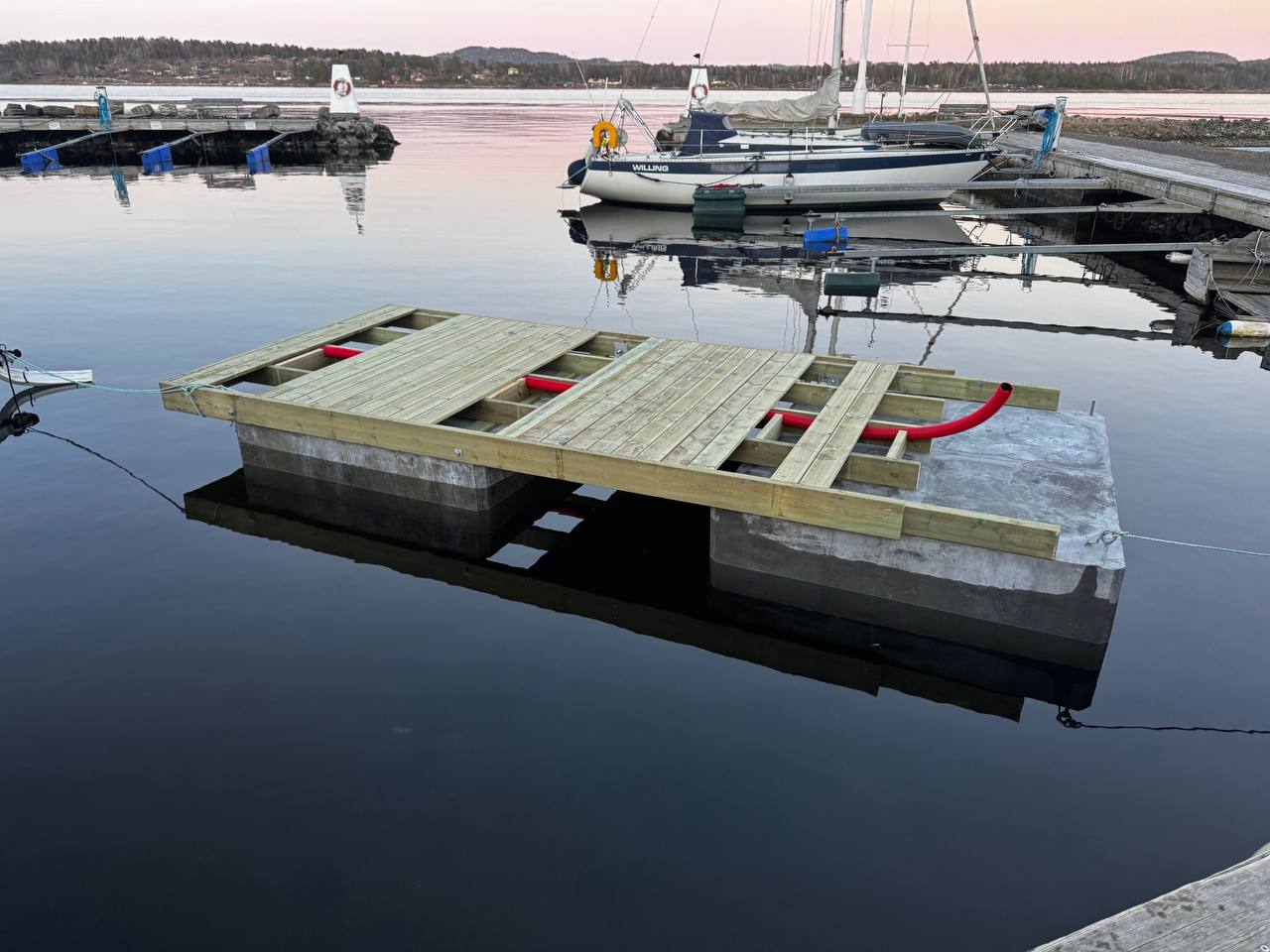

En EPS-kjerne med 5 cm fiberarmert betong rundt. Innstøpte boltfester kobler elementene sammen og fester bjelkelaget uten gjennomføringer i betongen.
Bjelkelag og terrassedekke i seksjoner på 5,0 × 2,5 meter. Treverket festes i de innstøpte boltene og kan skiftes uten inngrep i betongelementet.
Støpt betongmoring med gjennomgående kanal for fortøyningskjetting.
Landgang, båtplass-skilt og innstøpte kanaler for strøm og vann.
Oppbygging
Slik bygges
trebryggen.
Trebrygga bygges i to lag — et bærende bjelkelag i trykkimpregnert tre, og et terrassedekke på toppen. Alt ferdig prosjektert og kappet før det forlater fabrikken.

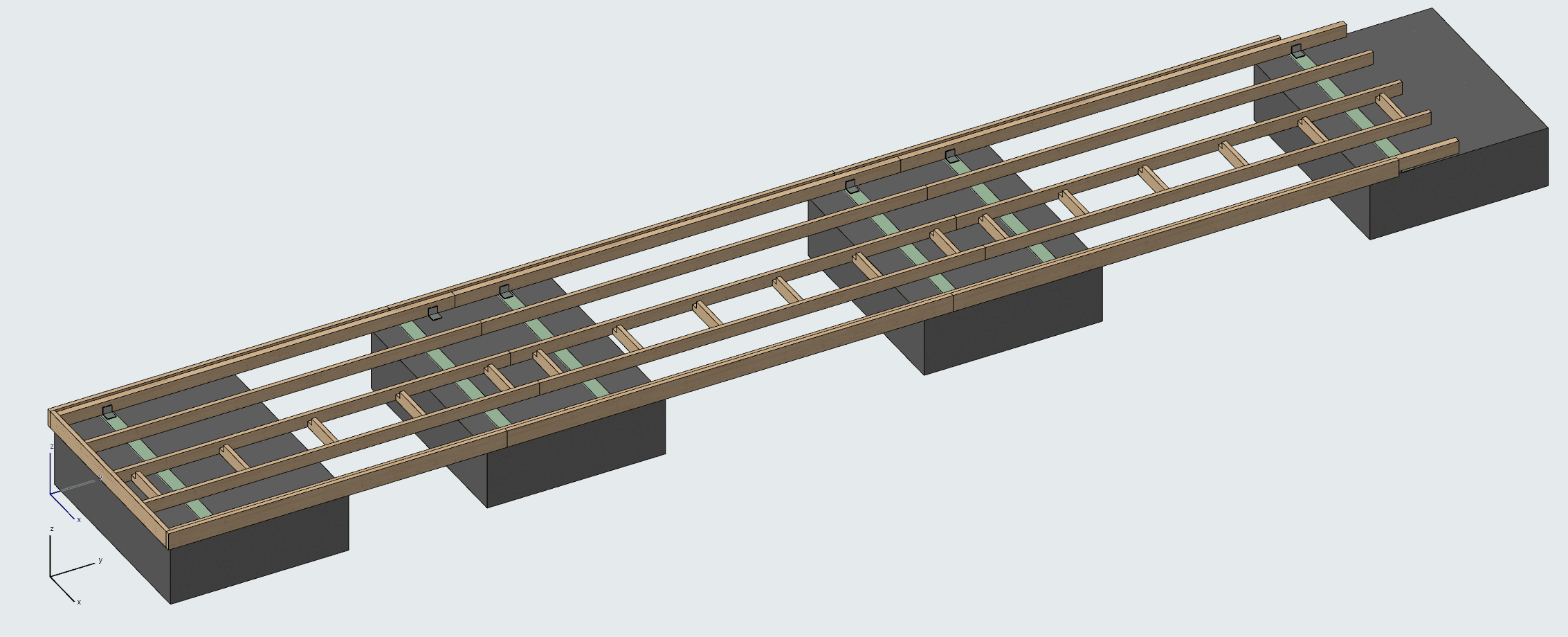

Bjelkelaget

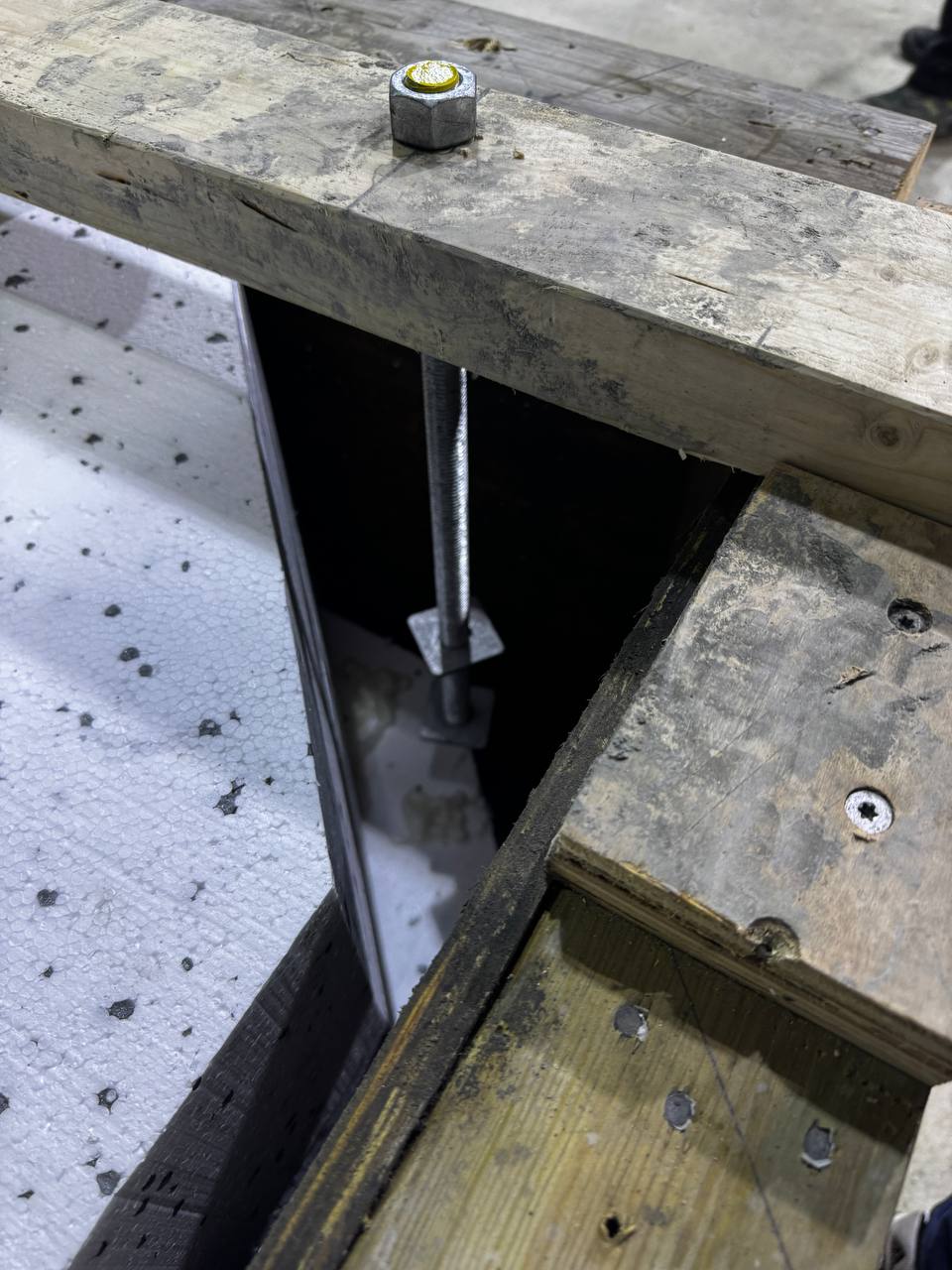

Bærende skjelett i trykkimpregnert tre som fordeler lasten jevnt over flyteelementene. Festet i innstøpte bolter — uten gjennomføringer i betongen.

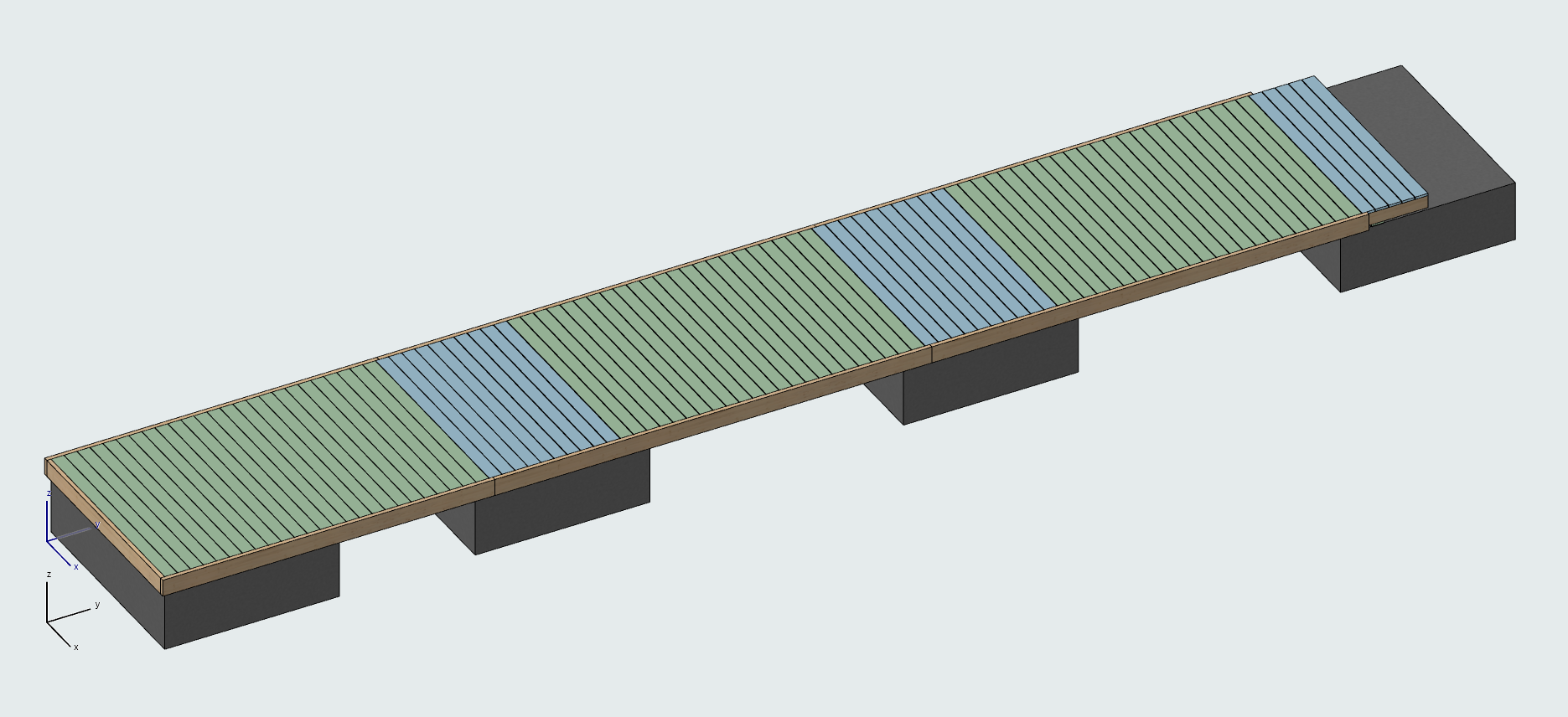

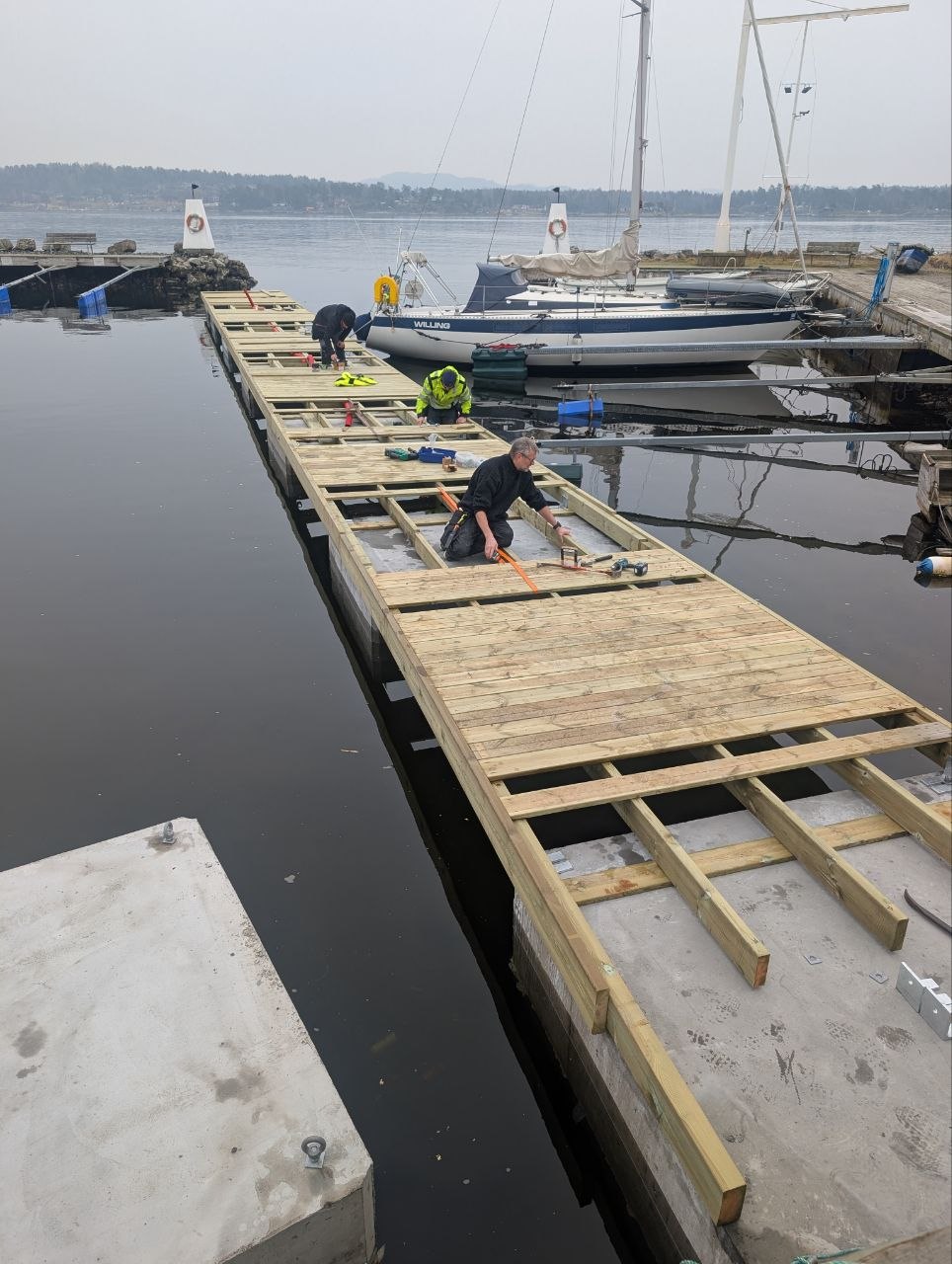

Terrassedekket
Ferdig terrassebord legges på bjelkelaget med jevne spalter for drenering. Kan skiftes ut seksjonsvis uten å røre den bærende konstruksjonen.
Teknisk
Målene ligger
på bordet.
Her ser dere standardmål og arbeidstegninger for bjelkelag og terrassebord. Komplette materiallister og festedetaljer følger leveransen.
- 2,4 × 2,0 × 0,7 m
- 5 cm fiberarmert betong rundt EPS-kjerne
- Innstøpte boltfester på alle sider
- 5,0 × 2,5 m seksjoner
- Trykkimpregnert 73×148 og 48×148, bjelkesko
- I, L eller T — spesialtilpasset på forespørsel

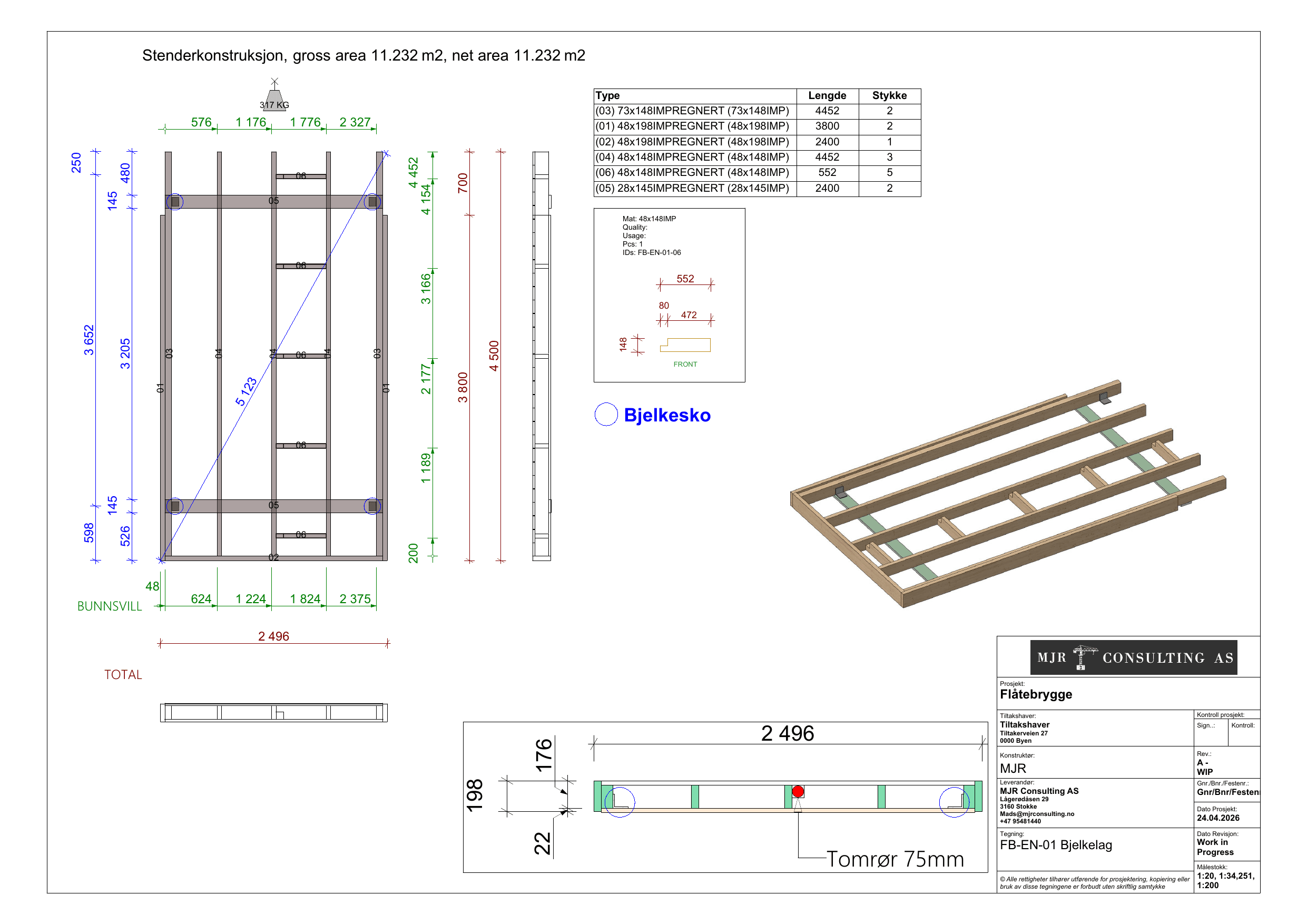

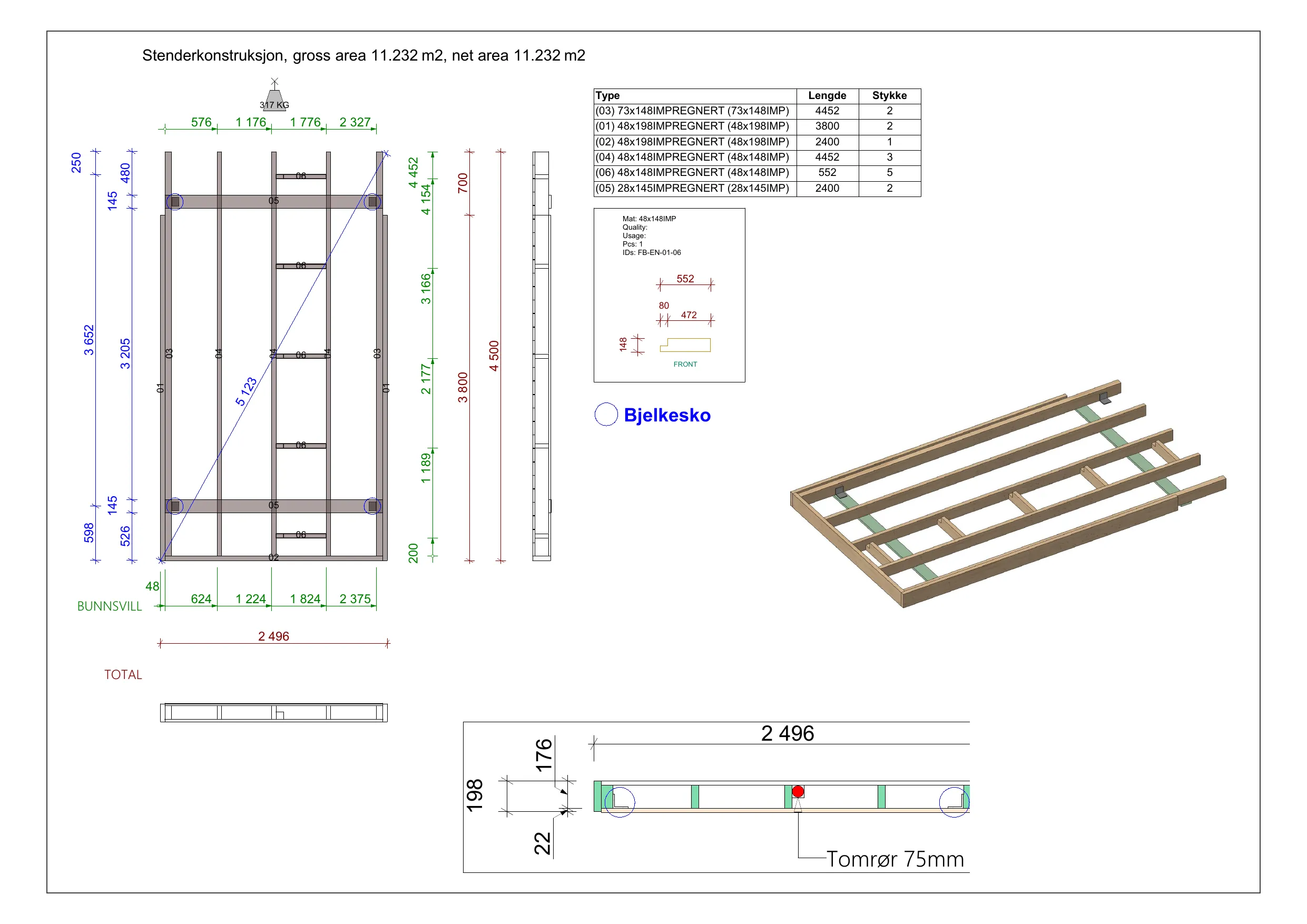

Bærende bjelkelag for endeseksjonen. 73×148 og 48×148 trykkimpregnert, innfestet med bjelkesko.

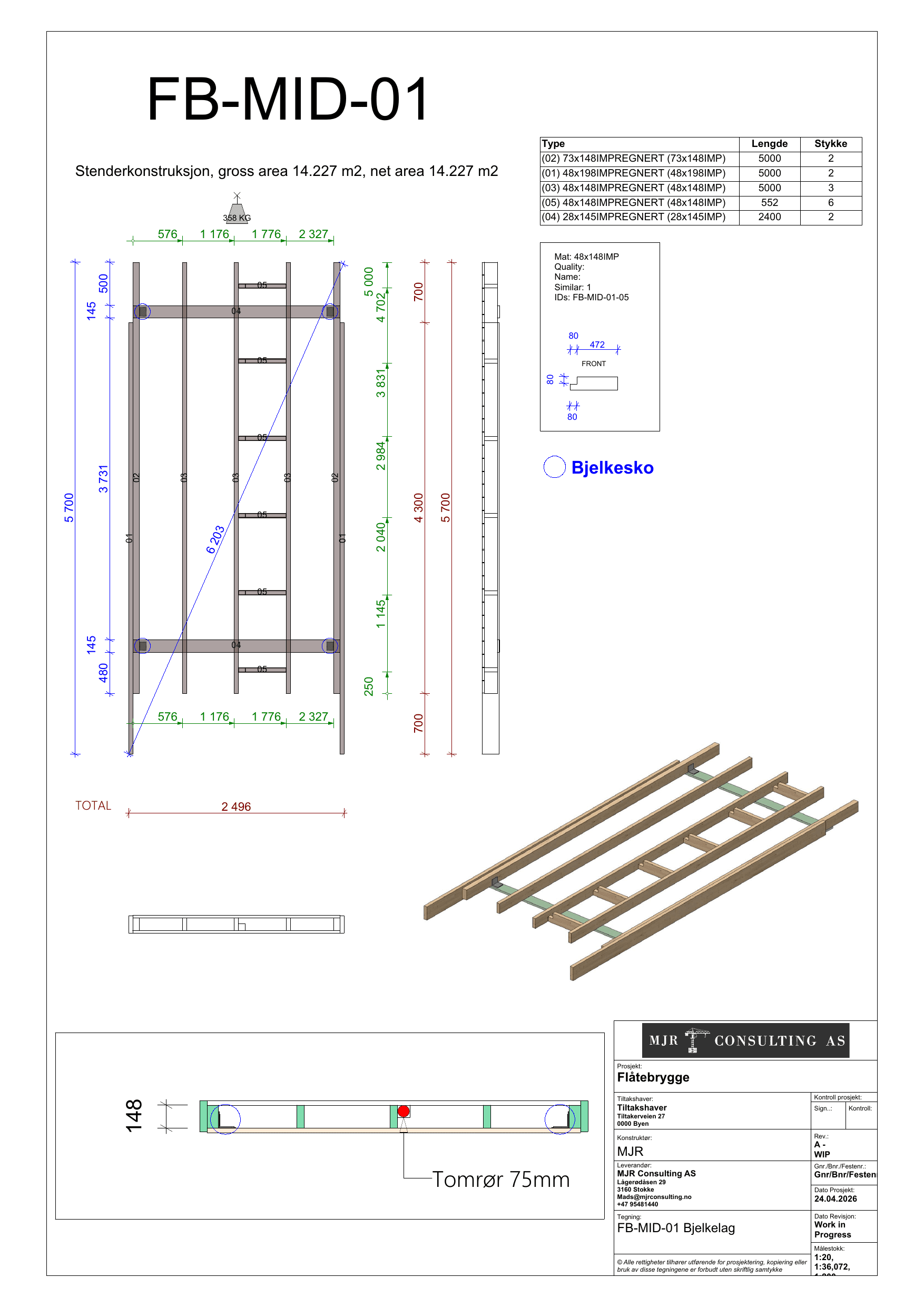

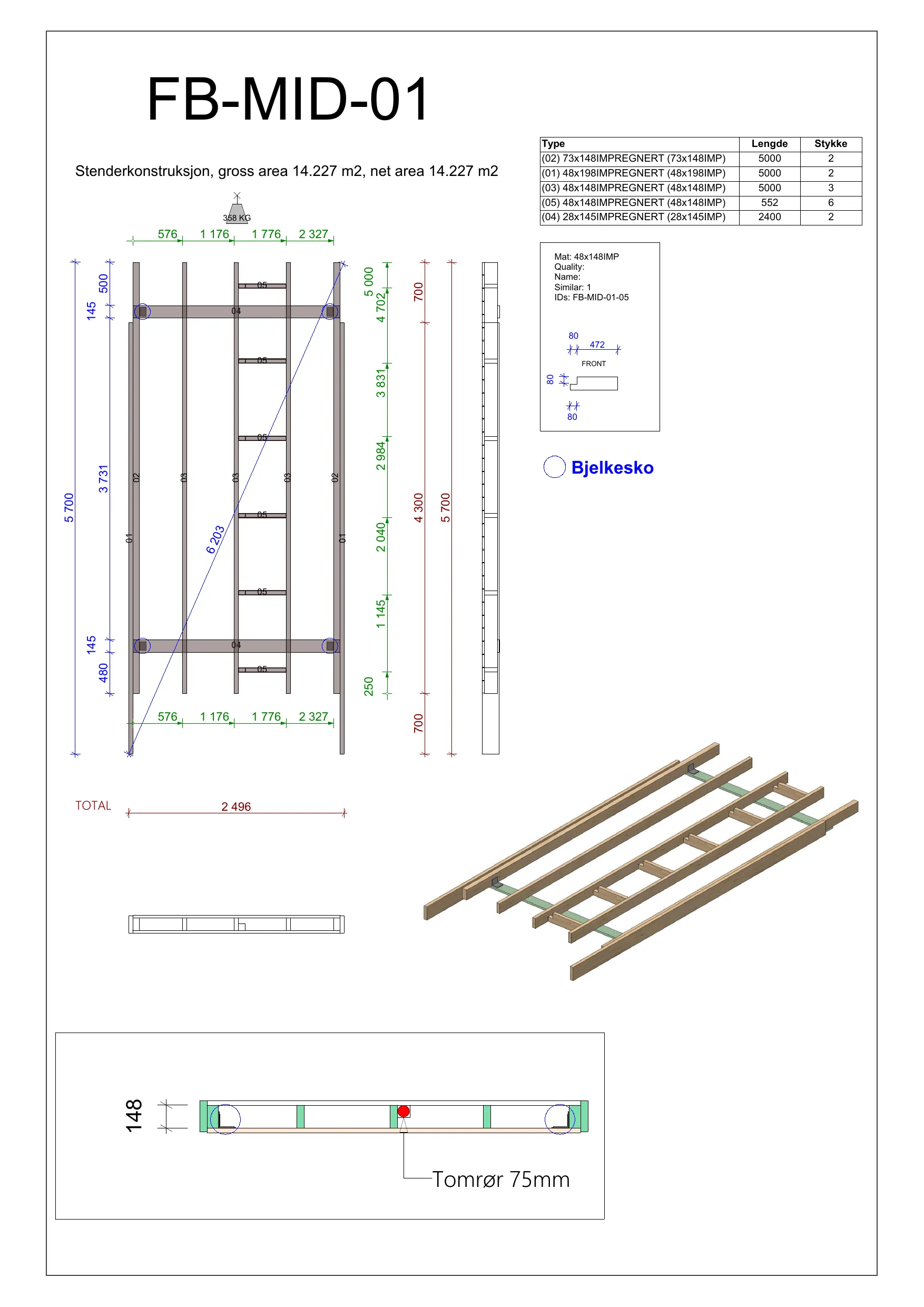

Bjelkelag for midtseksjonene. Kobles til endeseksjonene i samme boltsystem.

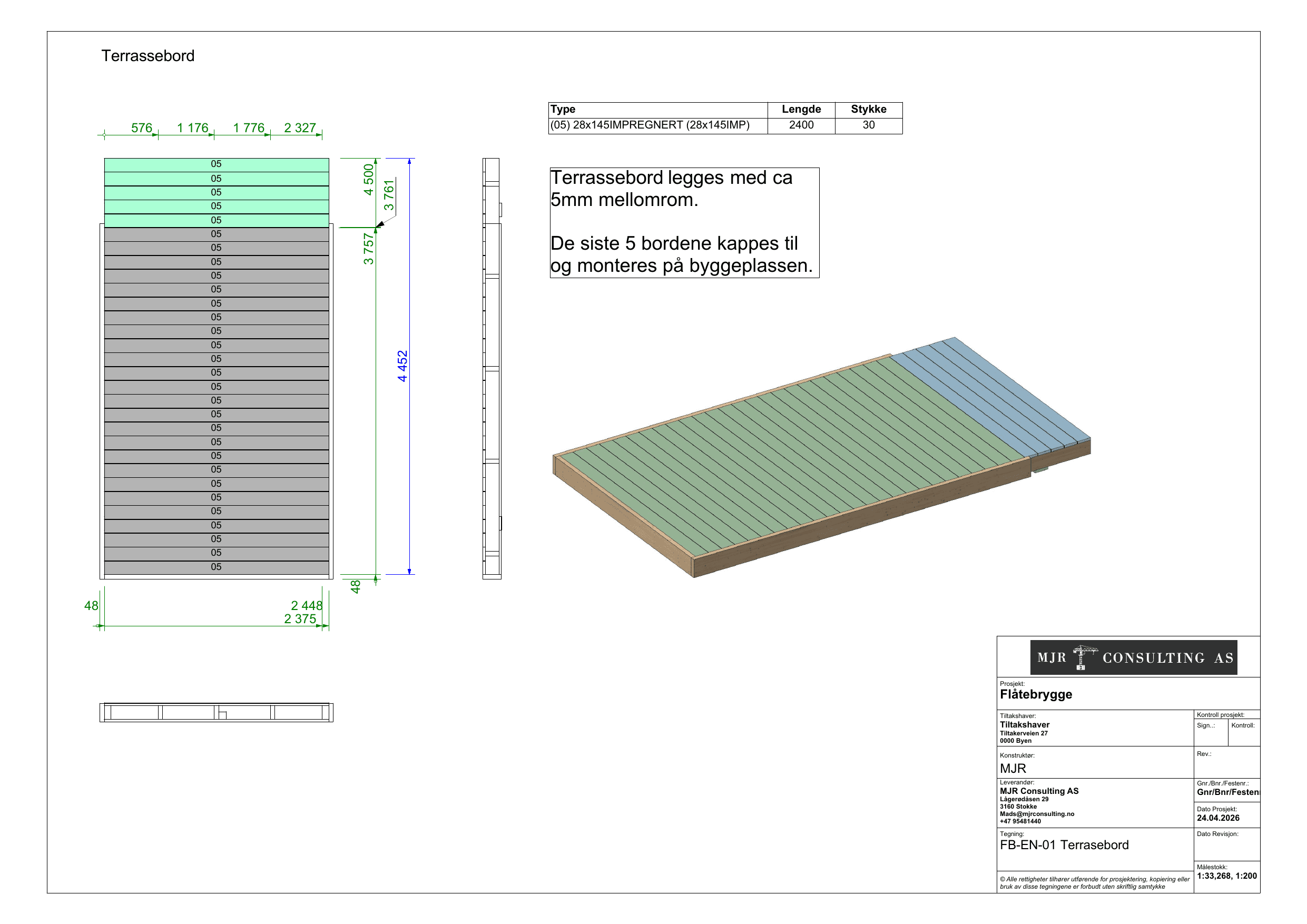

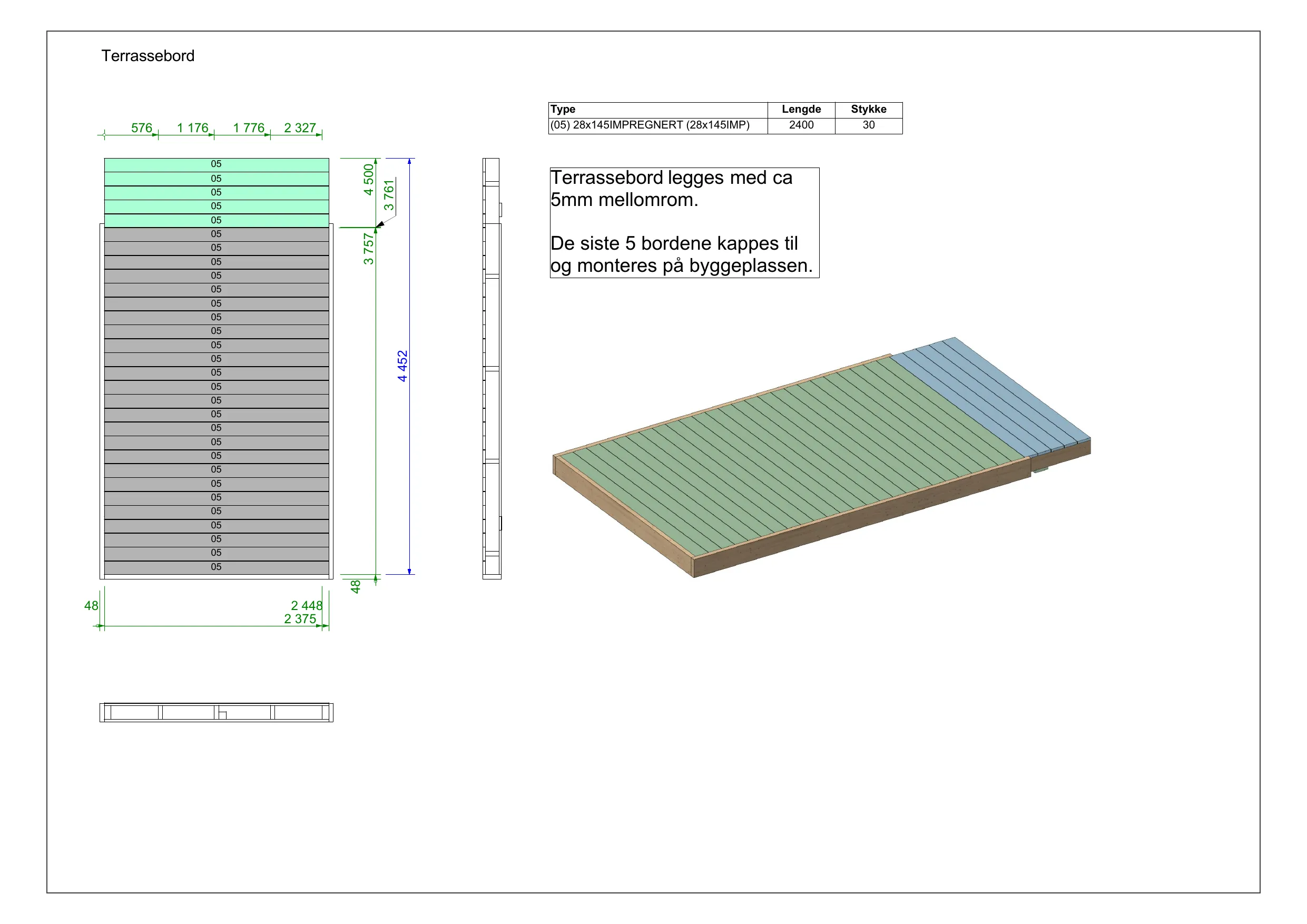

Terrassedekke for endeseksjonen. Lagt med jevn spalte for drenering.

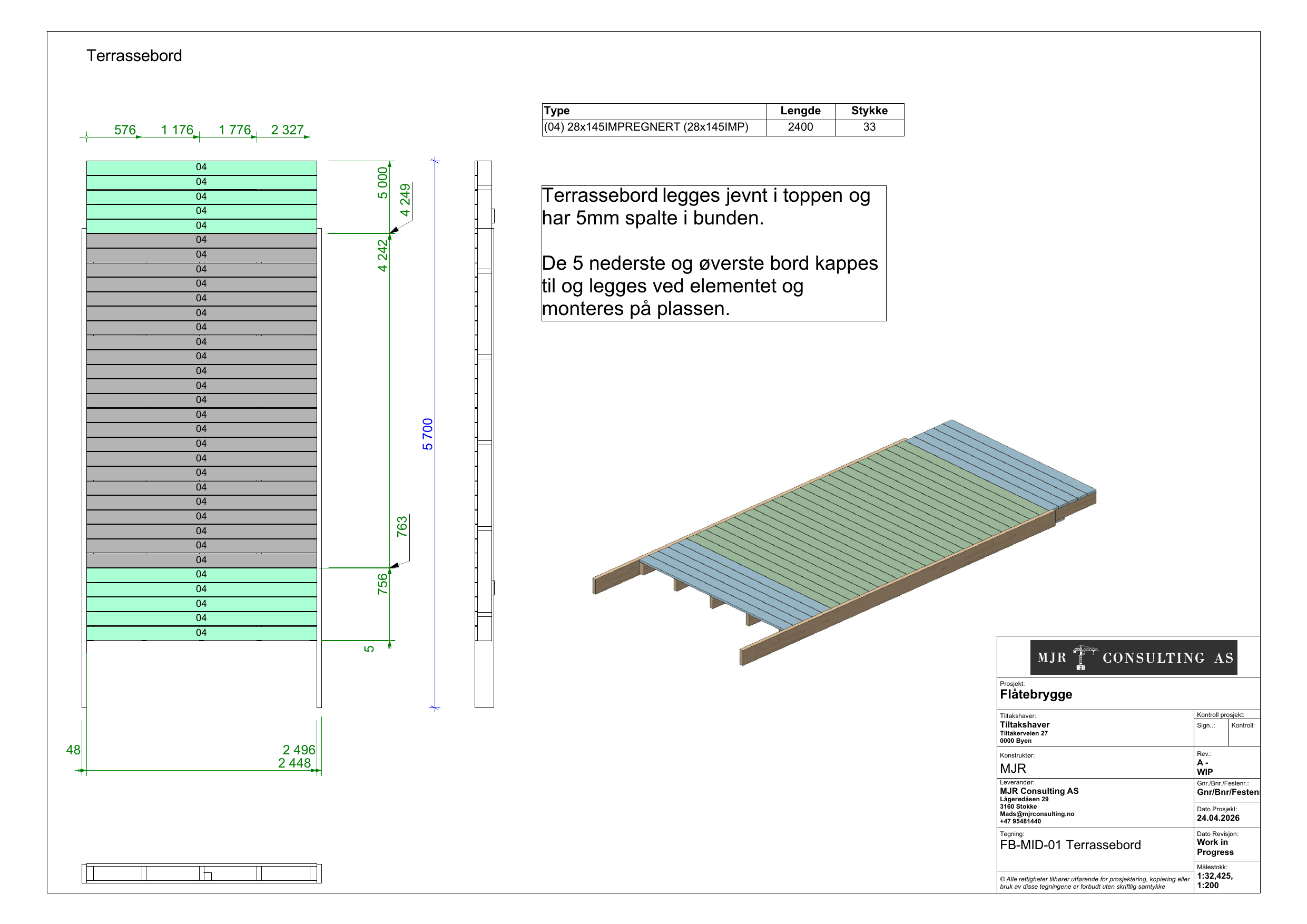

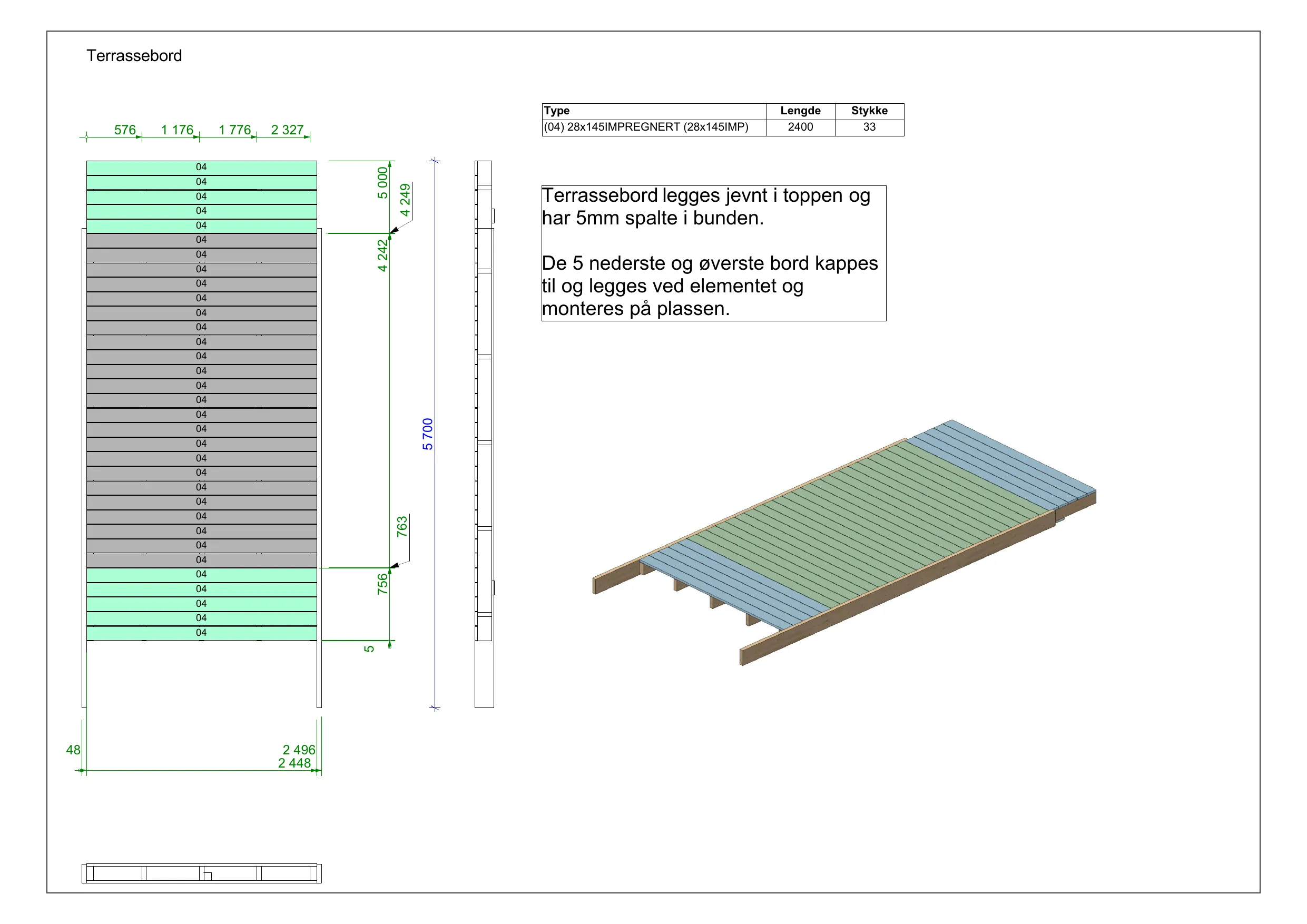

Terrassedekke for midtseksjonene. Skiftes ut seksjonsvis ved behov.
Tegninger utarbeidet av MJR Consulting AS. Komplette mål, kapplister og festedetaljer oversendes på forespørsel.
For partnere
Vi støper.
Dere leverer.
Kundedialogen og monteringen er deres. Vi sørger for elementene, treverket og tegningene dere trenger for å levere bryggen.
Deler tilpasset systemet
Flyteelementene støpes med boltfester. Treverket kappes som ende- og midtseksjoner. Dere setter delene sammen til ønsket form og lengde.
Tegninger for hver seksjon
Arbeidstegningene viser bjelkelag og terrassebord i ende- og midtutførelse, med mål, materialdimensjoner og festedetaljer.
Avvik avklares før produksjon
Send mål og tegninger dersom standardseksjonene ikke passer. Vi vurderer andre former og størrelser mot prosjektgrunnlaget.
Pris og levering
Send tegningen.
Vi regner på resten.
Send mål, tegninger eller et bilde av området. Vi svarer med pris og leveringstid innen to virkedager.
